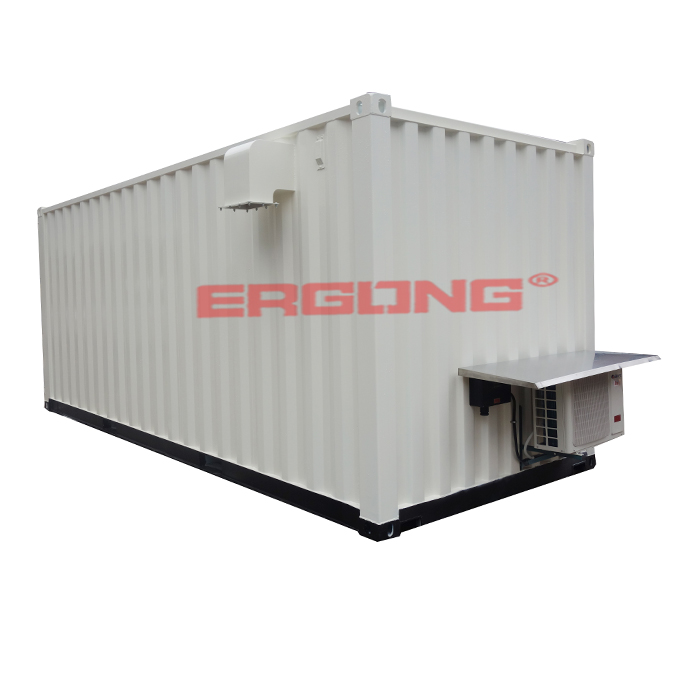

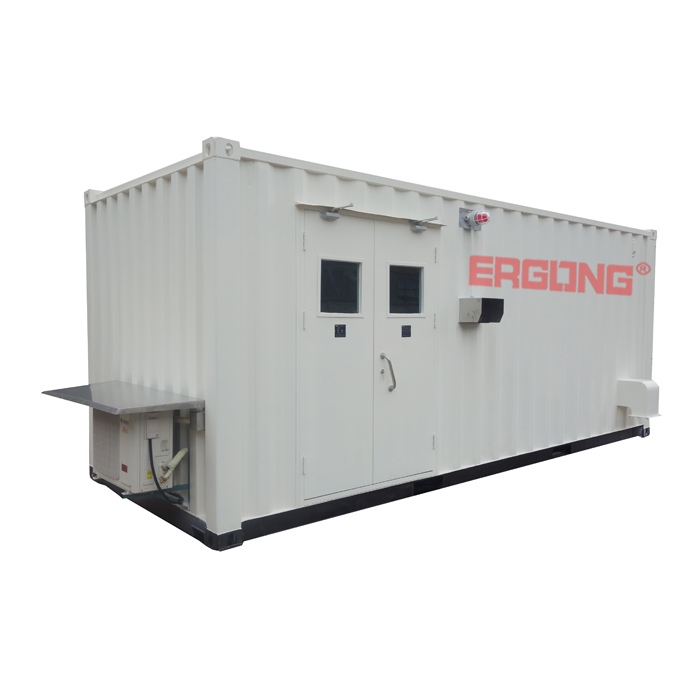

防爆分析小屋

防爆分析小屋是上世紀八十年代中期國際上開始流行的一項新技術。它集工業在線儀表的組合、成套、安裝應用于一體，并首先在煉油、化工企業中得到廣泛應用?，F(xiàn)場分析屋的規范化、專業化設計使分析儀表的現場安裝、維護更加方便，并為儀表提供了良好的操作和運行環境。確保所需的使用環境及分析數據的準確性的同時，提高了分析儀表的使用周期，在工藝裝置中得到了越來越多的應用，在企業安全性能上得到了廣泛的應用。

BFXW-P正壓型防爆小屋適用范圍：
1.1區、2區IIA?IIC類爆炸性氣體環境，和域20區、21區、22區可燃性粉塵場所；
2.    用于對生產流程中的物料成分和含量進行連續自動的現場測量、分析和控制，能滿足在線分析 成套系統所要求的特殊條件，如溫度、濕度、防塵防爆等；
3.    用于化工、煉油、醫藥、儲存、紡織、印染、石油開采、海洋石油平臺、油輪、軍工等危險場所;
4.    根據國家標準GB3836.17《爆炸性環境用防爆電氣設備正壓房間或建筑物的結構使用》設計制造、檢驗。

BFXW-P正壓型防爆小屋技術參數：
1.    執行標準：GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB3836.4-2010、GB3836.17-2004；
2.    防爆標志：Ex  d e ib mb pz IIBT4Gb;
3.    工作電壓：AC220V/AC380V/AC660V;
4.    防爆空調功率1.5匹或2匹，防爆熱油汀功率：2KW,防爆熒光燈：2X40W或2X20W,防爆應急燈：1X20W;
5.    通風方式：持續+間隙；
6.    通氣接口為G1/2”   , G3/4” ,或G1” ,耗氣量：大約20~35m3/h,供氣壓力為0.4~1.0MPa;
7.    防護等級為IP54,    IP65；
BFXW-P正壓型防爆小屋系統組成，防爆小屋 配置清單
1、小屋主體（雙層結構，中間填有保溫隔熱防火材料）
2、室內危險氣體濃度監測系統
3、聲光報警聯鎖系統
4、設備電源配電系統
5、電源和遠傳信號轉接信號箱
6、正壓控制系統
BFXW-P防爆分析小屋的結構和外部設施
金屬結構的防爆小屋屬于非標產品，其大小可根據分析儀的數量、類型、系統復雜程度和操作維護空間確定，并應 留有適當余地。受長途運輸條件限制，其外形尺寸一般如下：
參考長度：室外主體2.5?6.5m (考慮到標準鋼材定尺和吊裝、運輸結構強度問題，單個分析小屋長度不宜超過6.5m, 如果長度6.5m,可采用組合式結構，分體制作，運輸?shù)浆F(xiàn)場后在組合成一體，也可采用兩個分析小屋實現）。
參考寬度：室外主體2.5m,最寬不應該超過3.0m (受公路運輸寬度限制，寬度不宜超過3.0m )。
(1)骨架、庖座和屋頂
防爆小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證隔爆分析小屋在 荷載、起吊、平移和運輸時不變形。
屋頂應有一定的傾斜度，坡度至少為4%,可呈A型或一面斜坡結構，不允許采用平頂，以防雨水積存。
(2)內外墻和內外頂面板
外墻面板宜使用1.5mm#?2.0mm鋼板制作，可采用n型板式拼裝結構形成外墻，使用304不銹鋼拉絲覆膜板，也 可也可使用冷乳鋼板，使用冷軋鋼板時必須進行表面噴涂處理，噴涂顏色為白色或國際灰色。內墻面板和天花板宜使用1.5mm#?2.0mm鋼板制作，材料使用冷軋鋼板，也可根據用戶要求使用不銹鋼板。使用冷軋板時必須進行表面噴涂處理，噴涂顏色：天花板為白色亮光漆，內墻面板為白色啞光漆。
屋頂面板須進行有效的防雨設計，可使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。材料使用1.5mm#? 2.0mm不銹鋼板制作，保證屋頂面耐腐蝕的持久性能，外頂承重能力多250kg/m2(兩個人的重量）且不發生永久變形。⑶保溫層
內外墻和內外頂之間填充阻燃性保溫材料（礦巖棉等），保溫層厚度一般在70?75mm ( 3in ),嚴寒或酷熱地區
應加厚至80?85mm。
